SMM MICRO

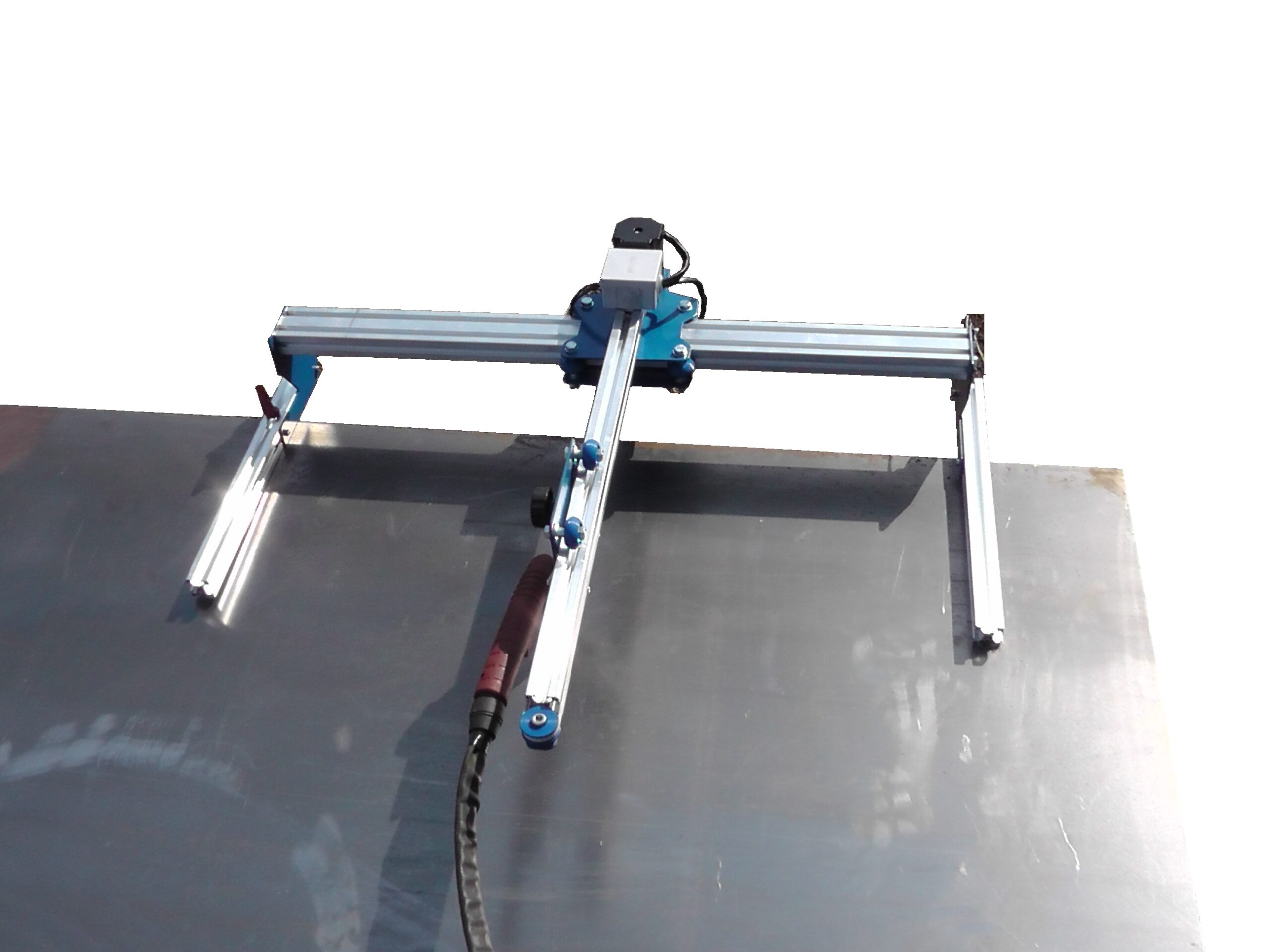

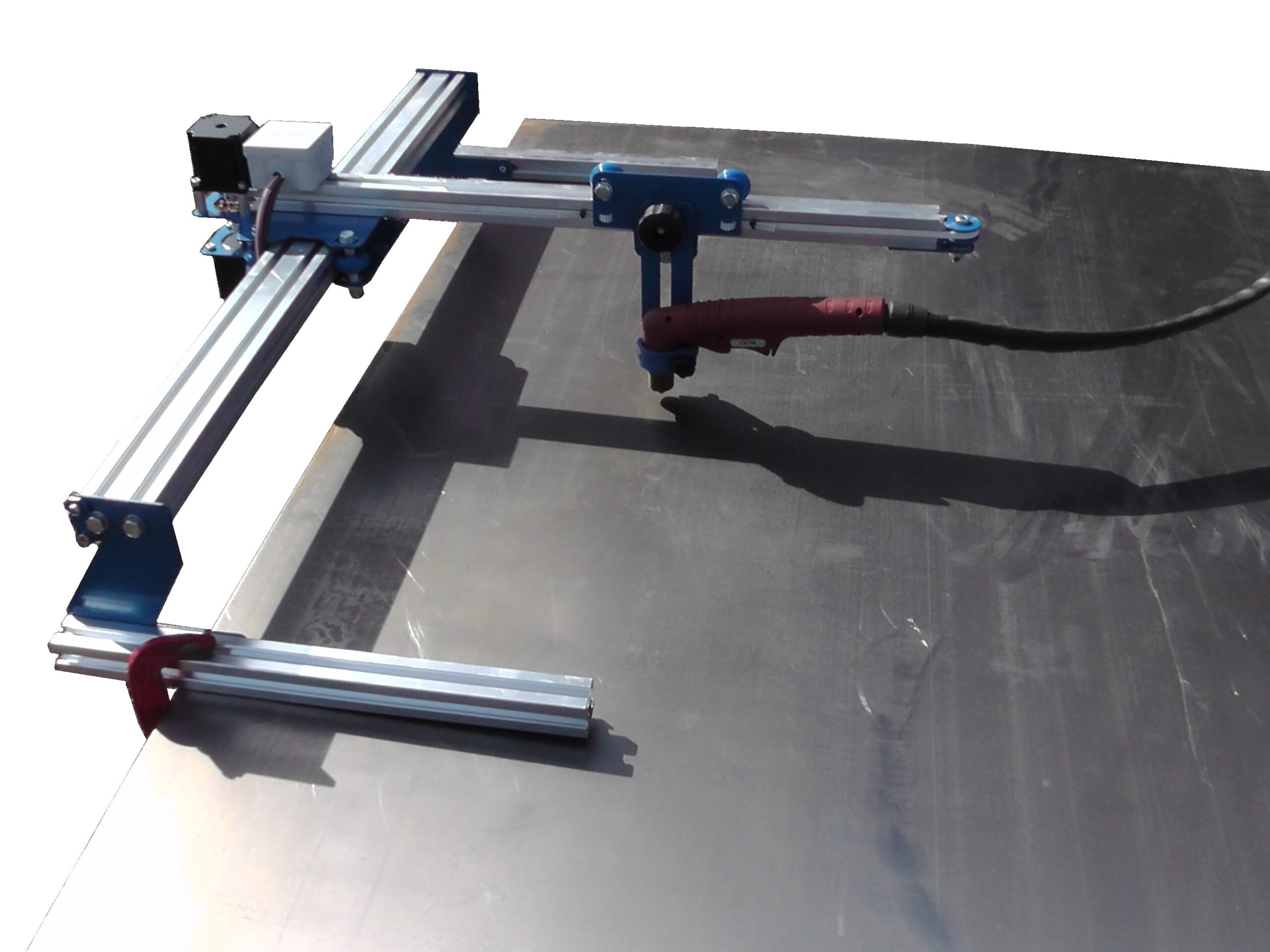

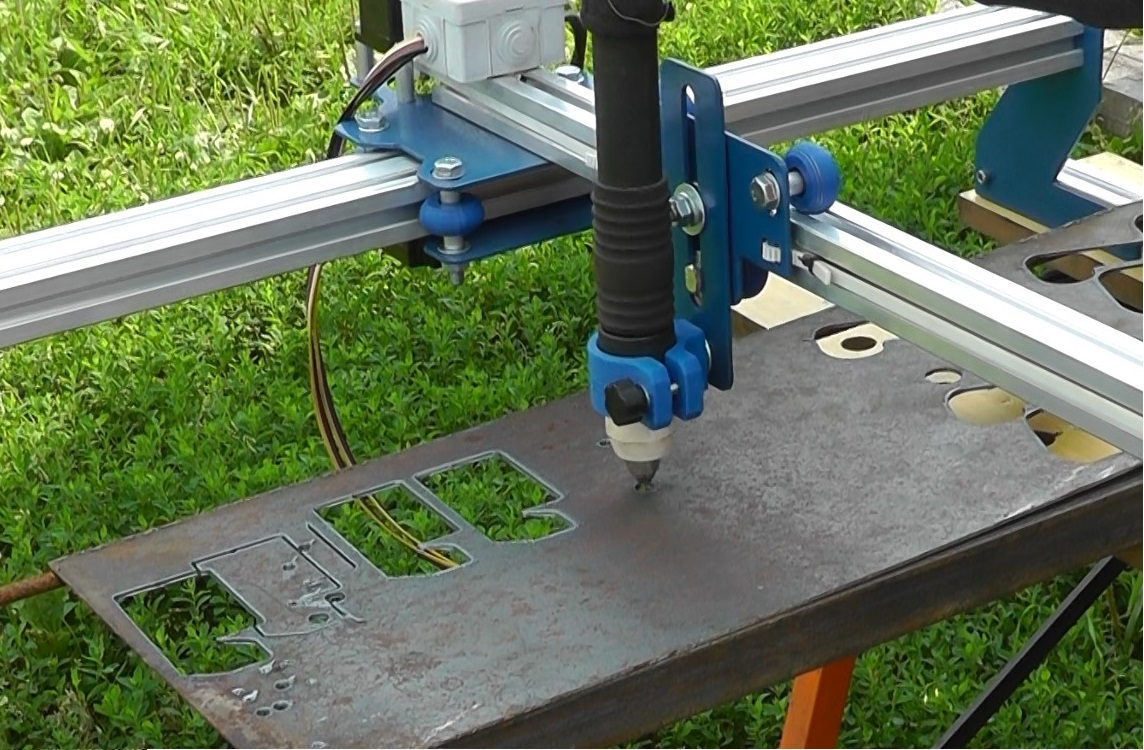

Станок изготавливается на основе высокоточного алюминиевого профиля с приводом по двухмоторной схеме на шаговых двигателях.

По координатам X и Y движение осуществляется посредством гибкого зубчатого ремня и зубчатых шкивов. Координата Z выставляется вручную.

Станки оснащаются блоком ЧПУ, который управляет аппаратом плазмы, оснащенным пилотной дугой с пневмоконтактным или ВЧ (ВВ) поджигом. Для аппаратов с контактным поджигом, не оснащенными штатной пилотной дугой, дополнительно предлагаем «Блок пилотной дуги». Стоимость дополнительно 6000 руб.

Процесс резки осуществляется программой с любого (бытового) компьютера, работающего под Windows XP или выше, оснащенного двухъядерным (не менее) процессором и СОМ портом. (переходники USB-COM не подходят). Компьютер в базовую стоимость станка не входит. Возможно подключение удаленного управления через телефон или планшет.

Входная информация для программы резки может быть представлена двухслойным чертежом в формате DXF или УП в G- кодах. Набор управляющих кодов станка может настраиваться.

Наши станки оснащены специализированным русскоязычным программным обеспечением, облегчающим освоение оборудования и гарантирующим качественный результат, совместимым практически со всеми CAD и CAM системами.

Подготовка программ резки и чертежей с помощью AutoCAD, CorelDrow, КОМПАС. Полученный в результате чертеж в двух слоях AutoCAD является управляющей программой для станка  ЧПУ. Только для наших станков.

 Технические характеристики

Габариты рабочего поля, мм650 х 400
Скорость перемещения, мм\мин4000
Программная точность перемещения, мм0,05
Разрезаемые материалы при использовании плазменной технологииВсе виды листовых металлов
Толщина разрезаемого металла плазмойЗависит от мощности аппарата плазмы
Рабочая температура окружающей среды+5…+40 °С
Номинальное питающее напряжение220В, 50Гц
Потребляемая мощность без аппарата плазмы (не более), Вт150
Размещение системы ЧПУ станкаНа удалении не более 1м от станка
Габаритные размеры блока ЧПУ, мм400х330х130
Масса блока ЧПУ (не более), кг4
Габариты станка (ДхШхВ), мм850х650х1000
Вес станка (без блока ЧПУ), кгНе более 20 / 25
Габариты упаковочного ящика, мм1000х500х300
Вес брутто, кгНе более 30

Комплект поставки

  • Станок с управлением по 2-м осям (X, Y)
  • Опорный стол
  • Программное обеспечение процесса резки.
  • Блок ЧПУ с помехоподавляющими фильтрами и экранированным кабелем
  • Адаптер для подключения к аппарату плазменной резки с ВВ (ВЧ) или пневмоподжигом.
  • Держатель для механизированного или ручного резака
  • Инструкция по сборке станка (иллюстрированная)
  • Инструкция по подготовке управляющей программы (иллюстрированная)
  • Библиотека файлов для подготовки управляющих программ. Популярные изделия художественной резки (адресные таблички, алфавит, ангелы, бабочки, девушки, горы, драконы, животные, карты, ключницы, мангалы, чаши, печи, мистика, мотоциклы, орнаменты, природа, птицы, рамки, панно, крючки, полки, рыбалка, самураи, столы, флюгеры, цветы, часы, щиты и т.д.– более 500шт)
  • Ящик упаковочный
  • Гарантия — 1 год
  • Сервисное обслуживание.
  • Доставка до терминала транспортной компании в городе Покупателя.

Профессионально и обоснованно поможем подобрать аппарат плазменной резки (индивидуально под производственные задачи), при необходимости комплектуем персональным компьютером (с СОМ портом), даем рекомендации по компрессорному оборудованию, подготовке сжатого воздуха

По всем станкам работаем по УСН (без НДС) и с НДС (+20%)

Оборудование сертифицировано.

Стоимость станка со столом: 88 500 рублей.

Стоимость станка без стола: 83 500 рублей.

По запросу направляется подробное технико-коммерческое предложение (ТКП) с указанием всех характеристик, стоимости и рекомендаций по дополнительному оборудованию и комплектующим.

Если у Вас в наличии есть аппарат плазменной резки, при запросе ТКП на станок нужно указать модель источника и резака. От этого зависит модель блока ЧПУ (для высокочастотного или пневмоподжига) и держатель резака.
